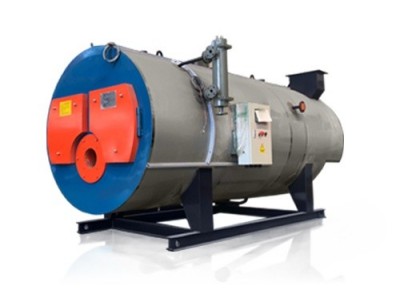

WNS系列全自动燃甲醇(醇基燃料)蒸汽锅炉(实用新型专利)，采用卧式三回程湿背结构，改善锅炉运行环境，提高锅炉效率和使用寿命;全部烟气通道置于水中，尾部配有余热水箱及完善的保温外包设计，烟箱密封采用迷宫式结构，避免了烟箱漏烟现象。锅炉热效率高达90%以上，采用有良好膨胀性能的波纹炉胆与锥形炉胆的组合炉胆，炉胆尺寸与火焰相吻合，烟气流通面积以次减小，使烟气等速流动，高温烟气在炉内的热交换时间，达到优越的传热效果;采用与锅炉匹配的高性能燃烧机，进行自动调节，使燃烧充分，节省燃料，降低污染;采用高保温性能的超细玻璃棉，散热损失更小;采用智能化节能控制系统，对锅炉及供汽(供水)系统进行控制，结合不同负荷调节燃料供给，更加节能。安装方式为整体快装锅炉，振动小，对地基无特殊要求，不需地脚螺栓固定，安装简单易行。 采用活动炉头结构，可匹配各种燃烧器，更换炉头，维修炉体方便快捷。 前、后烟箱采用活动可拆结构，可方便地对锅炉内部进行检查、维护、保养，简单、便捷，产品设计新颖、结构合理，工艺性能良好，使本产品具有不同凡响的优异品质，是新开发的新款产品。
性能优势
1、锅炉专利产品 卧式内燃三回程全湿背设计，100%波纹炉胆，具有良好的热伸缩性，水冷回燃室，回燃室与后管板扳边对接，应力低，质量更可靠。 2、大直径波纹炉胆 锅炉燃烧室由大直径全波纹炉胆组成，燃烧空间大，燃料燃烧完全，有效吸收热量及热膨胀，，辐射受热面大。 3、热力充足 锅炉受热面积按大于25平方/每吨设计配置，充分吸收有效热量，排烟温度低，热损失小，保证出力足，效率高。 4、蒸汽品质 锅壳直径大，水容量大，对负荷变化适应能力强，出力稳定，蒸汽空间容积大，汽水界面与蒸汽出口净距离高，蒸汽湿度小。 5、多功能安全防爆装置 锅炉后板上设有与炉膛连通的防爆装置，防止燃料在炉膛内发生剧烈爆燃时，泄放瞬间的高能量，能自动复位，同时具有观火视镜和检修通道的功能作用，利用运行中燃烧火焰的调整，炉膛检查，维护方便。 6、安全降水时间足 锅炉的燃烧室地位布置，水位确定符合国家规程，同时严格按国际通用规范标准的水位波动时间要求，具有充足的安全降水空间，保证锅炉的运行安全。 7、锅炉检修方便 锅炉顶部设有人孔，锅炉前后部下方设有手孔装置，便于炉内装置及锅炉底部的检查、清理。 8、前后烟箱密封独特 烟箱采用双开式烟箱门，开启方便，多级迷宫式密封， 密封材料特制，压缩性能好，完全隔阻烟气的泄漏，可重复使用。 9、压力、水位保护可靠 锅炉压力、水位设置多重控制保护，以及超烟温保护，确保锅炉运行的安全。 10、自动控制水平领先 锅炉控制器采用西门子、德力西电器元件，性能可靠。具有液晶屏显示的中英文菜单型，人机对话远程控制的触摸屏型。
技术参数
型号/项目/参数 WNS0.5-0.4(0.7)-Y(Q) WNS0.7-0.4(0.7)-Y(Q) WNS1-0.7(1.25)-Y(Q) WNS1.5-1.25-Y(Q) WNS2-1.25-Y(Q) WNS3-1.25-Y(Q) 额定热功率(MW) 0.5 0.75 1 1.5 2 3 额定工作压力（MPa） 0.4（0.8） 0.4（0.8） 0.8（1.0） 1.0 1.0 1.25 蒸汽温度（℃） 151（170） 170（193） 193 193 193 设计效率（%） 91%-95% 水容积（m3） 1.2 1.56 2.10 2.7 2.7 5.9 满水重量（t） 4.48（5） 5.76（6.2） 6.48（7.1） 8（8.4） 8（8.4） 16（16.8） 耗电功率(KW) 3.6 3.6 5.9 15.8 17.7 19.7 电源（V） 380 适用燃料 轻油、天然气、重油、城市煤气、石油液化气 甲醇（醇基燃料）耗量 kg/h 35 49 70 105 140 210 长×宽×高（mm） 2650×1600×1700 2650×1600×1800 3650×1800×1800 5200×2300×2400 5200×2300×2400 5570×3200×2670 安装尺寸 进/出口阀口径（mm） 50 65 65 65 65 100 排污阀口径（mm） 40 40 40 40 40 40 安全阀口径（mm） 40 2×40 2×40 2×50 2×50 2×65 烟囱口径ф（mm） 250 300 320 360 360 360
